VAN ĐIỆN TỪ - SOLENOID LÀ GÌ?

Thứ hai - 09/03/2020 00:00
Van điện từ hay còn gọi là solenoid là gì? Nguyên lý hoạt động và cấu tạo van điện từ nước, hướng dẫn lắp đặt van điện từ cho hệ thống nước thông minh.

1. Giới thiệu van điện từ - Solenoid valve là gì?

Van điện từ hay còn gọi theo tên quốc tế là solenoid valve, là một trong những loại van công nghiệp được sử dụng thông dụng trong các hệ thống ống dẫn trong nhà máy sản xuất, là loại van điều khiển bằng tính hiệu điện thông qua cuộn coil được đặt phía trên của thân van. Van điện từ thường được dùng để kiểm soát đóng mở dòng chảy như: nước nóng, nước lạnh, khí Gas LPG/CNG, hoặc có thể sử dụng ở một số vị trí sử dụng nhiệt độ cao như hơi nóng.

2. Phân loại van điện từ Đài Loan (solenoid valve):

Với sự phát triển công nghệ tự động hóa như hiện nay. Van điện từ là một thiết bị được sử dụng ngày càng rộng rãi. Có thể phân loại van điện từ như sau:

Phân loại theo thị trường ( kiểu lắp thông dụng):
Van điện từ lắp ren
Thông số kỹ thuật:
- Cấu tạo 2 cửa van điện từ nối ren với đường ống kích thước: phi 13, phi 17, phi 21, phi 34, phi 42, phi 49, phi 60 …
- Chất liệu: Đồng thau, inox, nhựa…
- Là loại van điện từ dùng cho nước, dầu, axit, hơi,…
- Sử dụng điện áp 24VDC, 220VAC và 12VDC
- Nhiệt độ sử dụng:Có 2 loại nhiệt độ thường là -5 – 80 độ C và nhiệt độ cao -5 – 185 độ C.
- Áp suất: 8 – 10 bar
- Cách hoạt động: Có 2 loại thường đóng và thường mở
Theo mục đích sử dụng: Van điện từ khí nén, nước, hơi, dầu...
Theo chất liệu: Van điện từ Inox( Inox 304. Inox 201 sử dụng chủ yếu trong môi trường chịu ăn mòn cao), van điện từ đồng( chất liệu đồng thau sử dụng trong môi trường nước, khí thông thường), van điện từ gang, van điện từ nhựa…
Theo chức năng:

+ Van điện từ thường đóng: đây là loại van được sử dụng nhiều với nguyên lý hoạt động là luôn đóng ở trạng thái bình thường, khi cấp điện van sẽ mở và cho môi chất chảy qua (môi chất ở đây là khí, nước, dầu...)
+ Van điện từ thường mở: nguyên lý hoạt động ngược lại với van điện từ thường đóng. Loại van điện từ thường mở này có giá thành thường cao hơn và không thông dụng bằng van thường đóng.

Theo nhà sản xuất: Van điện từ của Ý, Hàn Qưốc, Đài Loan, …
Theo nhãn hiệu: Van điện từ UniD, Van điện từ Round Star, ODE, TPC, STNC....
Phân loại theo cấu tạo:Van điện từ 2 ngã, 3 ngã…

3. Cấu tạo van điện từ nước

     -  Là một thiết bị hoạt động điện cơ, được vận hành và điều chỉnh bởi dòng điện thông qua tác dụng lực của điện từ. Van điện từ có khá nhiều loại, chính vì vậy tùy theo yêu cầu kĩ thuật của mỗi van như tính chất, nhiệt độ của chất lỏng hoặc khí… mà cấu tạo van điện từ cũng khác nhau. Ở phần này tôi sẽ phân tích cấu tạo của loại sử dụng thông dụng hiện nay

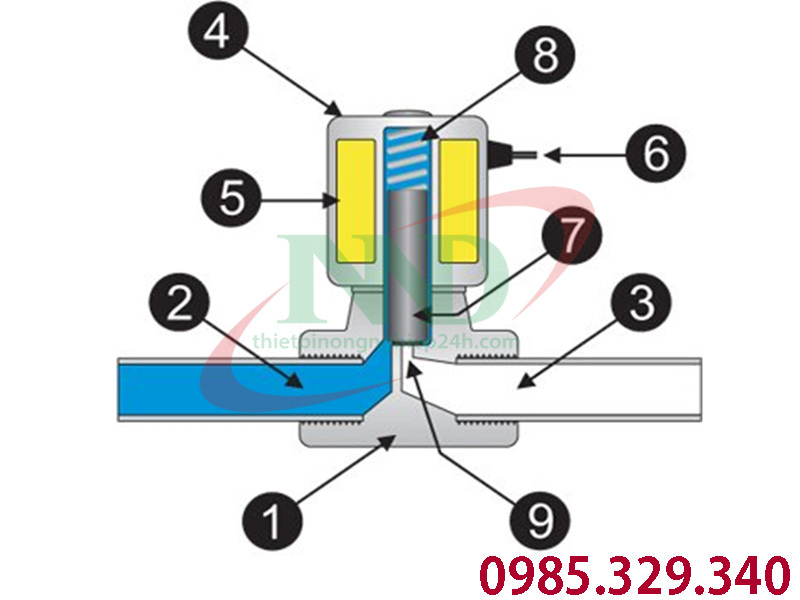

Hình vẽ dưới đây sẽ giúp mọi người rõ hơn về cấu tạo cơ bản của loại van này:
ban ve cau tao van dien tu unid
Cấu tạo van điện từ dạng cơ bản
Chú thích:
1. Thân van: Làm bằng đồng hoặc inox, nhựa…
2. Môi chất: khí ( khí nén, gas, v,v) hay chất lỏng (nước, dầu)
3. Ống rỗng ( lưu chất chưa qua)
4. Vỏ ngoài cuộn hít (để bảo vệ cuộn điện)
5. Cuộn từ (Cuộn dây từ)
6. Dây điện được nối kết với nguồn điện bên ngoài
7. Trục van làm kín bình thường lò xo ở số 8 sẽ tác động ép kín, làm cho van ở trạng thái đóng)
8. Lò xo
9. Khe hở để lưu chất đi qua

4. Nguyên lý hoạt động của van điện từ

   -   Mặc dù khá đa dạng về chủng loại, song cơ bản thì van điện từ hoạt động theo 1 nguyên lý chung:
Là có 1 cuộn điện, trong đó có 1 lõi săt và 1 lò so nén vào lõi sắt đó, lõi sắt đó lại tỳ vào đầu 1 gioăng cao su. +  Như vậy, bình thường không có điện thì lò so ép vào lõi sắt, để đóng van. Khi có dòng điện vào, cuộn dây sinh từ trường hút lõi sắt ra, từ trường này đủ mạnh thắng được lò so, khi đó van mở ra (Loại thường đóng – NC)
+  Dạng thường mở thì ngược lại: Ở trạng thái bình thường thì van luôn mở, khi cấp điện thì van.

5. Ứng dụng của van điện từ.

Ứng dụng của van điện từ trong hệ thống tưới tự động
+  Van điện từ được ứng dụng trong rất nhiều các lĩnh vực dân dụng, công nghiệp. Được sử dụng rộng rãi nhất là trong các lĩnh vực liên quan đến nước.
+  Nhiệm vụ của chúng là đóng, mở, phân chia, trộn lẫn nước
+  Ví dụ dễ thấy van xả nước máy giặt, như van cấp nước máy giặt, hay hệ thống phòng cháy chữa cháy…

6. Ưu điểm:

+  Ưu điểm chính là vấn đề quan trọng nhất là loại van này có thời gian đóng mở rất nhanh gần như cùng một lúc với đóng ngắt dòng điện.
+  Có khả năng chống ăn mòn tốt và đặc biệt là an toàn cho người sử dụng.
+  Giá thành tương đối rẻ
+  Được ứng dụng rộng rãi
+  Kích thước nhỏ gọn, dễ dàng lắp đặt, sữa chữa, thay đỗi.
+  Vật liệu đa dạng: đồng, inox, nhựa do đó phù hợp với nhiều môi trường khác nhau.
+  Đa dạng điện áp: 220V, 24V, 12V, 110V
+  Hàng có sẵn rất nhiều, dễ tìm kiếm trên thị trường,

7. Nhược điểm:

+  Độ bền không quá cao so với dòng van điều khiển bằng mô tơ hay động co điện.
+  Lưu chất đi qua van bi ảnh hường lưu lượng, nên lưu lượng trước van lúc nào cũng lớn hơn lưu lượng sau van.
+  Cần phải vệ sinh loại bỏ cặn bần và một số mảng bám trên van một cách thường xuyên, nên biết khả năng làm việc cũng như mức nhiệt độ phù hop để sử dụng van cho hiệu quả.
+  Van không duy thì thời gian cấp điện lâu được vì từ trường sinh ra sẽ làm nóng điện dễ bi chập cháy.
+  Có quá nhiều hãng sản xuất van điện từ khiến người dùng thường nhầm lần và khó chọn lựa.

8. Hướng dẫn lắp đặt và sử dụng van điện từ.

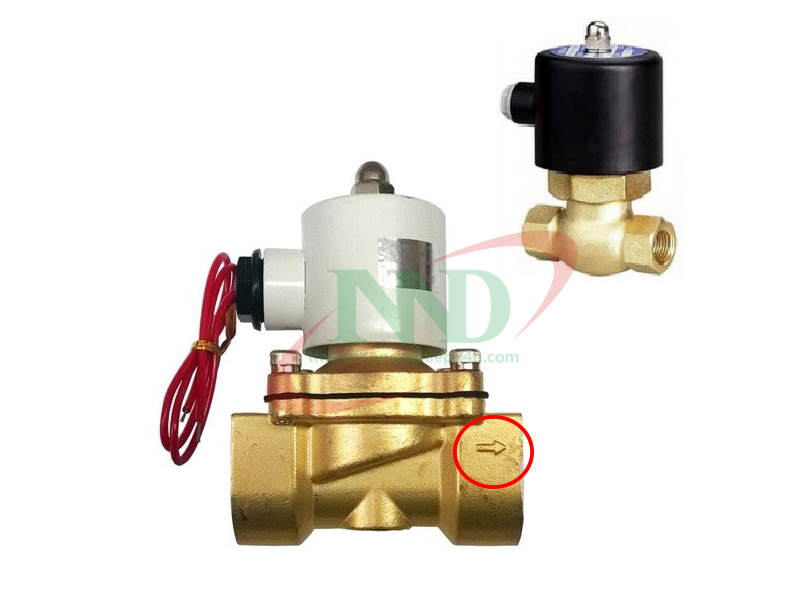

lap dat van tu
Trước khi lắp van điện từ chúng ta nên chú ý vào mũi tên được in ở bên hong van điện tự hoặc dưới đáy van từ. Chiều mũi tên thể hiện nước cấp vào van từ và đầu ra van từ.
Van từ có 2 sợi dây điện được lắp vào trực tiếp đồng hồ hẹn giờ hoặc đấu trực tiếp điện sẵn nguồn 220V.

Nếu bạn cần hỗ trợ thông tin về loại van điện từ này hãy để lại bình luận mình sẽ trả lời giải đáp từ vấn cụ thể. Hoặc liên hệ Hotline: 0985.329.340

Tác giả bài viết: NND
