HƯỚNG DẪN LẮP ĐẶT VÀ SỬ DỤNG BỘ WIFI ĐIỀU KHIỂN TƯỚI MỌI LÚC MỌI NƠI

Thứ năm - 26/12/2019 12:31
Hôm nay shop dụng cụ nông nghiệp công nghệ cao NND sẽ hướng dẫn các bạn cài đặt hẹn giờ tự động thông minh để điều khiển hệ thống bơm tưới tự động theo thời gian sắp đặt sẵn cũng như có thể điều khiển được qua điện thoại thông minh, các bạn tham khảo bài viết sau đây.
Bộ điều khiển thông qua wifi là bộ điều khiển thông minh, cho phép các bạn có thể điều khiển tưới bất cứ nơi nào mà điện thoại có wifi hoặc song 3G đều điều khiển tưới được.
Ngoài ra còn cho phép các bạn hẹn giờ tưới tự động thông qua việc cài đặt giờ tưới trên điện thoại.
Hôm nay Shop Dụng Cụ Nông Nghiệp Công Nghệ Cao NND sẽ hướng dẫn các bạn các lắp ráp cũng như cài đặt bộ wifi điều khiển tưới thông minh như sau:

A.    LẮP ĐẶT PHẦN ĐIỆN

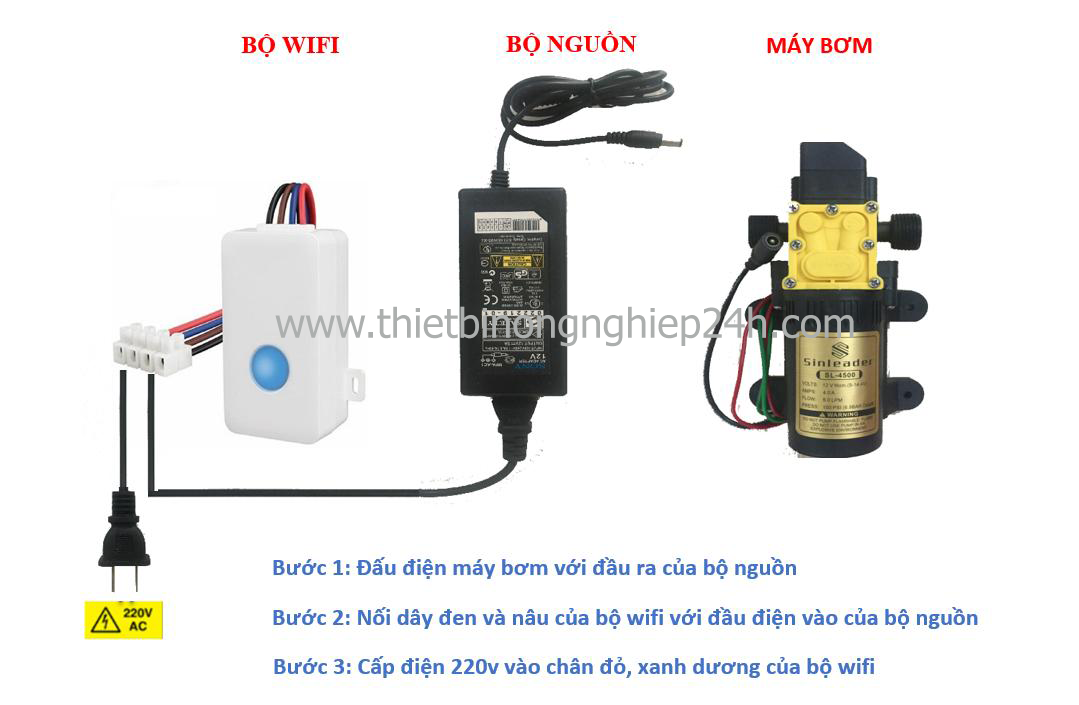

I.    ĐỐI VỚI MÁY BƠM ĐƠN SINLEADER 60W


Bước 1: Đấu điện máy bơm với đầu ra của bộ nguồn
Bước 2: Nối dây đen và nâu của bộ wifi với đầu điện vào của bộ nguồn
Bước 3: Cấp điện 220v vào chân đỏ, xanh dương của bộ wifi

image 20191227003134 1

Bước 4: Cài đặt điều khiển trên điện thoại như video bên dưới.

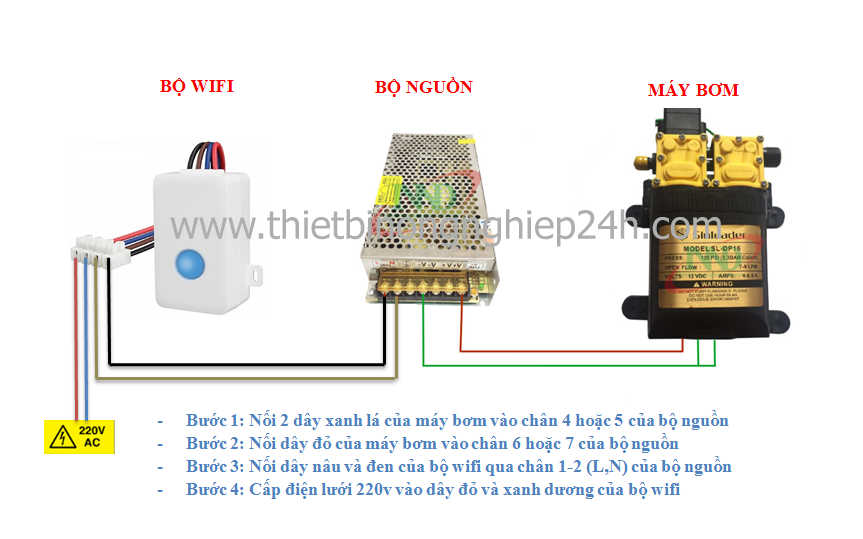

II.    ĐỐI VỚI MÁY BƠM ĐÔI SINLEADER 120W
   Bước 1: Nối 2 dây xanh lá của bơm vào chân 4 hoặc 5 của bộ nguồn 12V10A
-    Bước 2: Nối dây đỏ của máy bơm vào chân 6 hoặc 7 của bộ nguồn
-    Bước 3: Nối dây nâu và đen của bộ wifi vào chân 1-2 (L,N) của bộ nguồn
-    Bước 4: Cấp điện lưới nhà 220v vào dây đỏ và xanh dương của bộ wifi
-    Bước 5: Cài đặt điều khiển trên điện thoại như video bên dưới.
image 20191227003134 2

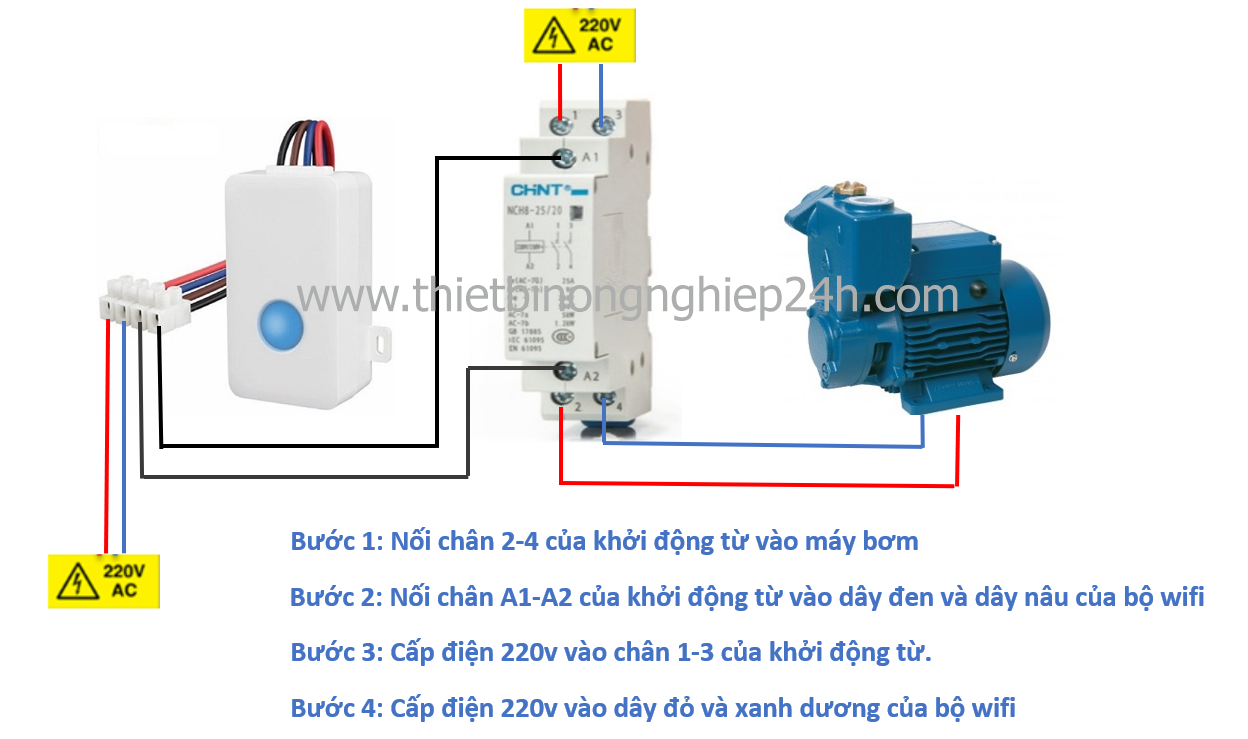

III.    ĐỐI VỚI MÁY BƠM CÔNG SUẤT LỚN TỪ 370W (0.5HP) TRỞ LÊN

Đối với máy bơm công suất lớn, chúng ta dùng một khởi động từ trung gian để kích máy bơm.
    Bước 1: Nối chân 2-4 của khởi động từ vào máy bơm
    Bước 2: Nối chân A1-A2 của khởi động từ vào dây đen và dây nâu của bộ wifi
    Bước 3: Cấp điện 220v vào chân 1-3 của khởi động từ.
    Bước 4: Cấp điện 220v vào dây đỏ và xanh dương của bộ wifi
    Bước 5: Cài đặt điều khiển trên điện thoại như video bên dưới.

image 20191227003134 3

B.    CÀI ĐẶT ỨNG DỤNG TRÊN ĐIỆN THOẠI ĐỂ ĐIỀU KHIỂN

Bên dưới là video hướng dẫn cài đặt và sử dụng trên điện thoại.
Điện thoại Android hoặc IOS các bạn đều làm tương tự như nhau.

Video hướng dẫn cài đặt hệ thống thông minh điều khiển qua điện thoại

Tác giả bài viết: NND

Nguồn tin: thietbinongnghiep24h.com:
